[CFD] Surface Repair에서 출력 되는 Error의 종류

Surface Repair 시 출력되는 오류 6개에 관한 정리이다.

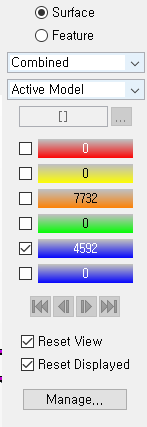

1. pierced faces 2. face quality 3. face proximity 4. free edges 5. non-manifold edges 6. non-manifold vertices







1. pierced faces

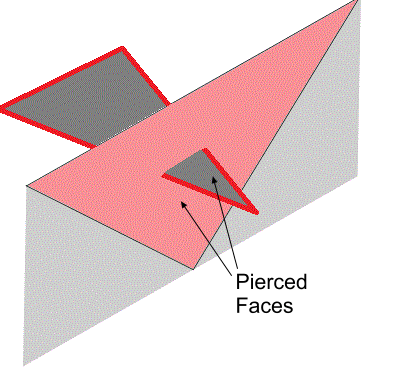

다른 면의 엣지에 의해 교차된 면이다. 반드시 삭제해야 한다.





2. face quality

면의 품질은 해당 면과 이상적인 면 형상(정삼각형) 사이의 유사성에 대한 척도이다.

surface diagnostics에서 면 품질을 외접원 반지름에 대한 내접원 반지름의 비율에 2를 곱한 값으로 계산한다.

3. face proximity

면 크기에 대한 면과 가장 가까운 이웃 면 사이의 거리 비율이다. 이 비율의 범위는 0~1이다.

낮은 값은 V, Z 모양 등으로 국소적으로 겹치는 등 표면이 접히는 문제를 야기할 수 있다.

4. free edges

하나의 면에만 결합된 모서리

두 면이 결합된다면, 공통 모서리에 대한 두 NODE를 공유해야 한다.

이는 결과적으로 해당 지점에 메쉬가 비어있다는 뜻이다. 반드시 삭제해야 한다.



5. non-manifold edges

세 개 이상의 다른 면이 공유하는 모서리이다.

6. non-manifold vertices

연결된 면 중 하나가 node와 별도로 연결된 다른 면과 다른 연결이 없는 경우 node는 manifold되지 않는다.

diagnostics에서는 한 면이 단일 node에서 다른 면과 결할될 때 판별된다.





출처 : STAR-CCM+> User Guide > Modeling Geometry > The Surface Repair Tool > Surface Repair Error Categories
